一、  用途、特点：

XF30DQ-100型多功能标准源是智能化交、直流标准电压、电流校准仪。（其中交流输出为真有效值显示）。本仪器显示器为LCD触摸屏，采用5 1/2位动态显示输出实际值，并具有百分比显示。可任意设置被检表满度值，幅值调节采用按键控制输出值大小。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。 适用于检定、校验、修理四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。

二、 主要功能：

2.1   5 ¹/₂ 位LCD数字显示输出量，按实际值和百分比两种方式同时显示。

2.2  采用键盘控制输出量的增减。键盘控制量分为10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。。

2.3  外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。

2.4  交、直流电压输出范围为0～1000V，分11档量程。

2.5  交、直流电流输出范围为0～100A，分11档量程。

2.6  交流频率输出： 49Hz～1kHz。

2.7  输出超载能自动保护，手动复位。

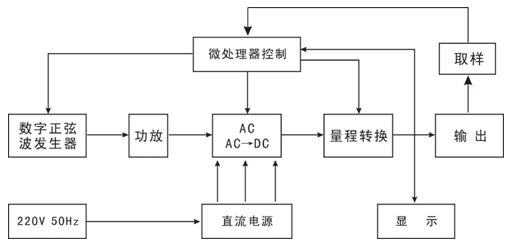

三、 工作原理框图：

四、 技术性能：

4.1  稳定性：   < 满量程的100ppm / 分钟

4.2  交流失真度：   < 0.5%

4.3  直流纹波系数：< 0.05%（额定输出时）

4.4  输出频率准确度： < 0.1%

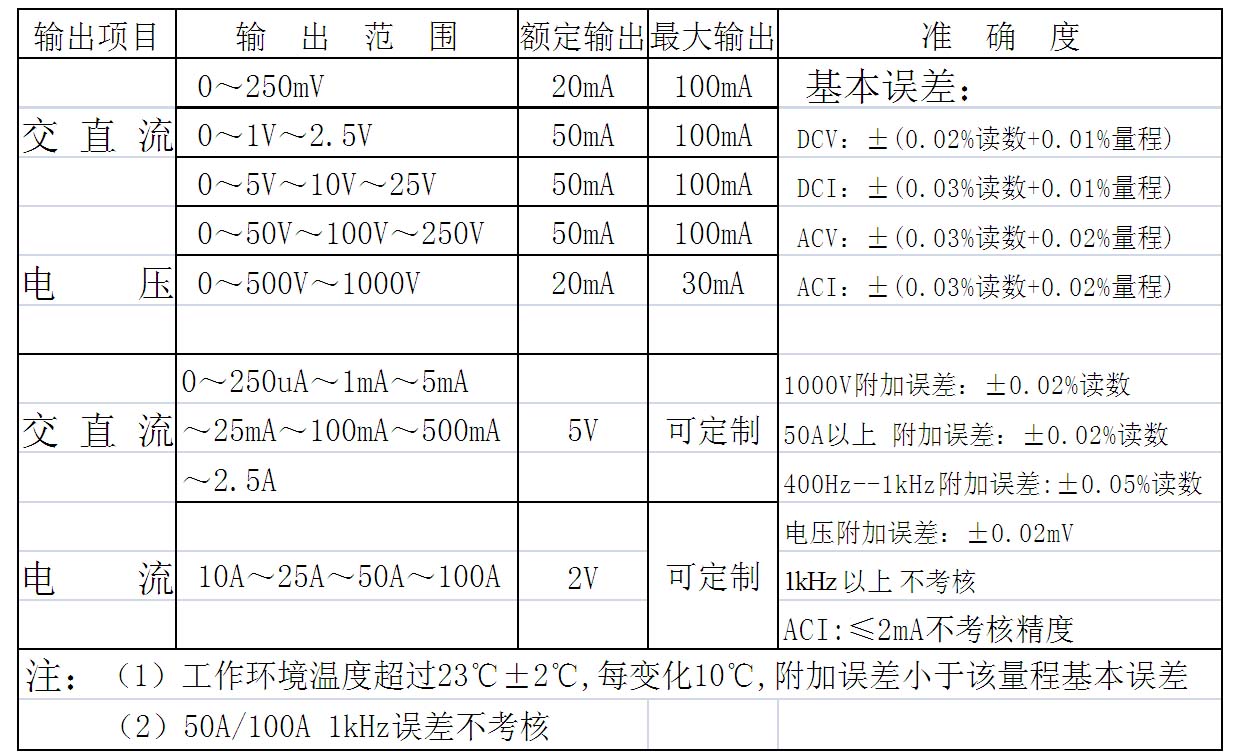

4.5  输出电压、电流以及中值电阻的范围及准确度（23℃±5℃ ，输出值大于10%量程）

4.6  电源功耗：＜1000VA

4.7  工作环境： 工作环境的温度5℃～35℃，相对湿度<80%

4.8  工作时间： 连续

4.9  外形尺寸：220×480×540mm3

4.10 重量：约 35kg
