一、  用途、特点：

XF30DA-1k型交流电流标准源是智能化电流校准仪。显示器为LCD触摸屏，采用5 1/2位动态显示输出实际值，并具有百分比显示。可任意设置被检表满度值，幅值调节采用按键控制输出值大小。

二、 主要功能：

2.1   5 1/2位）LCD数字显示输出量，按实际值和百分比两种方式同时显示。

2.2  采用按键控制输出电流的增减。键盘控制量分为10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。

2.3  在面板所示量程范围内，可以任意设置所需量程。

2.4  外控调节器可以离机控制输出量的增减。

2.5  电流输出范围为0～1000A 。

2.6  输出超载能自动保护，手动复位。

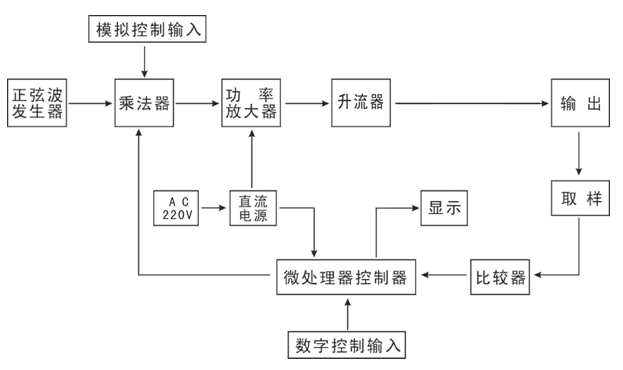

三、 工作原理框图：

四、 技术性能：

4.1  稳定性：     < 满量程的0.01% / 3分钟

4.2  交流失真度：   < 0.5%

4.3  输出频率准确度：50Hz、60Hz、（400Hz、1kHz） < 0.1%

4.4  输出电流的范围及准确度（23℃±2℃ ，输出值大于10%量程）

 频率50Hz、60Hz，输出电流：0～1000A（0.5V）

频率400Hz，输出电流：0～500A（1V）

频率1kHz，输出电流：0～250A(2V)

4.5  供电电源： 交流220V、50Hz, 2000VA

4.6  工作环境： 工作环境的温度5℃～30℃，相对湿度<80%

4.7  工作时间： 连续

4.8  外形尺寸：480×480×240mm3

4.9  重量：约 35 kg (主机)

五、 使用方法：

5.1  仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电源为AC220V，电源插座上地线应良好接地。

5.2  开机前将外控调节器连接至仪器前面板外控调节插座。

5.3  接通电源开关，LCD显示器应亮，正常时，输出值为0。

5.4  预热5分钟（长期不用或湿度较大时，预热时间应长一些）， 然后根据被测设备的性能和量程，选择仪器上相应的量程。

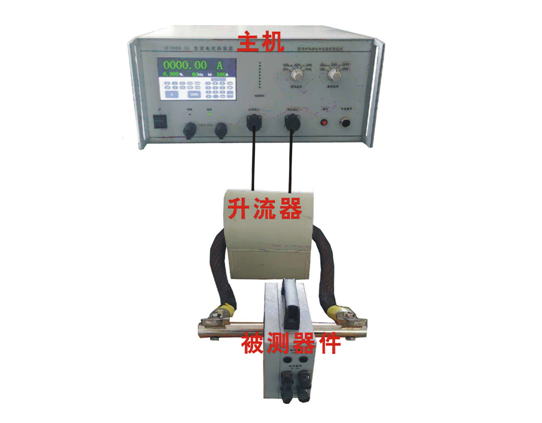

5.5  选择好合适量程后，连接主机与升流器，主机电流输出端连接至升流器电流输入端，主机反馈输入端连接至升流器反馈

输出端，然后将大电流导线穿过升流器孔心，导线两端短接以构成回路。

5.6  输出电流调节采用外控按键调节。五只为上升键,五只为下降键,分别为满量程的10%、1%、0.1%、0.01%、0.001%。

上升键具有下述功能：每按一次， 输出上升相应键的调节量，点按 n次，则上升n倍相应键的调节量。

下降键的功能和上升键相似，只是调节方向相反。

0按键为回零键，按下此键输出值回零。

按下100%按键，则输出值立刻上升到M所显示数值。

采用键盘调节时，每次测量完毕应按0按键，等输出回零，再作下一次测量。

5.7  本仪器为恒流源，仪器面板上的电流电平显示电流带负载状态，指示灯全部亮时，带负载能力达最大。

当显示出现“OVER LOAD”，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

当显示屏上出现ERR时，说明操作不当。

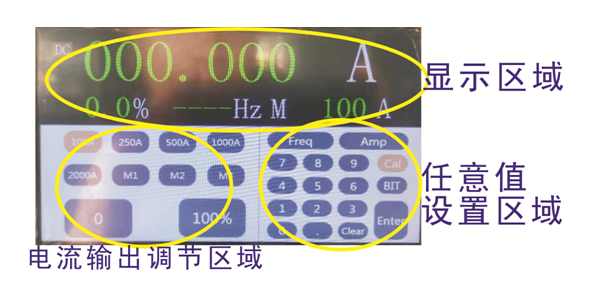

触摸屏使用说明：

1.显示区域：上面数字为实际输出值，下面左边数字为当前满度的百分比数值，下面右边数字为当前频率和满度值。

2.电流输出调节区域：上面两排按键为量程选择按键。0键为输出回零键；按100%键，则一键升到M所显示数值。

（如需细调，可采用外控按键调节，五只为上升键,五只为下降键，

分别为满量程的10%、1%、0.1%、0.01%、0.001%。）

3.任意值设置区域：按0键回零，点击Amp键，填写任意所需数值（不得大于当前量程档位值）进入光标所示区域，如需更改按clear键或Amp键重新输入，数字填写完毕，按enter键确认，显示区域M显示所输数值。

Freq键无效，频率选择直接在电流调节区域选择，可选频率为50Hz、60 Hz、400Hz、1000Hz。

注意仪器有输出时勿擅自更改满度值。

BIT键：无效。

Cal键：校准键，用户不要使用。

六、 注意事项：

6.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或

被检仪表。

6.2  电流输出连接导线尽量采用随机所配之连接导线。

6.3  本仪器不宜在相对湿度大于80%的环境中工作；供电电源质量将影响输出稳定度。

6.4  电流输出时注意不要开路，否则会出现超载。

七、 维修与调整：

本仪器比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

八、 成套性：

XF30DA-1K通讯协议

1．9600波特率，8个数据位，一个停止位。

2．上位机读取下位机信息：上位机发送十六进制‘FF’给下位机，下位机发送当前对应数据给上位机。

下位机数据格式：(数据均为hex)

量程代码

例：仪器当前量程50Hz，1000A，实际输出值300A,上位机发送‘FF’给下位机，下位机发回数据至上位机,数据内容 55 40 72 C0 00 00 00 00 00 01 04 AA，最后面01 04表示50H在， 1000A量程，前面16位数字为双精度浮点数300。

 确定测试点、计算误差等由上位机自行处理。

3．上位机向下位机写信息（控制输出电流大小）：

首先进行量程选择：上位机发送‘FE 00 量程代码 频率代码 AA’

然后 幅值调节：‘FE  01 双精度浮点数 AA’ （01代表幅值调节状态）

例：上位机发送FE 00 04 01 AA, 仪器量程选择1000A，50Hz，输出值为0，然后上位机发送FE 01 40 72 C0 00 00 00 00 00 AA 给下位机，则仪器输出电流300A.，上位机发送FE 01 40 7F 40 00 00 00 00 00 AA给下位机，则仪器输出电流500A.。

注：1.双精度浮点数不应大于所选量程100%，若大于100%量程则无法输出。

2.上位机控制输出时，任意满度值设置区域请勿做任何改动，默认量程即可。
