一、  用途、特点：

XF30DA-5k型交流电流标准源是智能化电流校准仪。显示器为LCD触摸屏，采用5 ¹/₂位动态显示输出实际值，并具有百分比显示。可任意设置被检表满度值，幅值调节采用按键控制输出值大小。

二、 主要功能：

2.1   5 ¹/₂位（6 ¹/₂位）LCD数字显示输出量，按实际值和百分比两种方式同时显示。

2.2  采用按键控制输出电流的增减。键盘控制量分为10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。

2.3  在面板所示量程范围内，可以任意设置所需量程。

2.4  外控调节器可以离机控制输出量的增减。

2.5  电流输出范围为0～5000A。

2.6  输出超载能自动保护，手动复位。

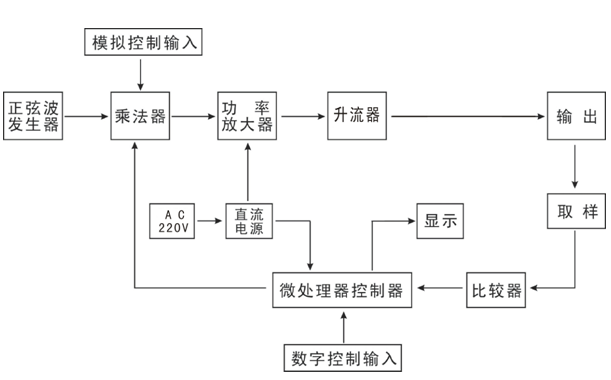

三、 工作原理框图：

四、 技术性能：

4.1  稳定性：     < 满量程的0.01% / 3分钟

4.2  交流失真度：   < 0.5%

4.3  输出频率及准确度：50Hz  < 0.1%

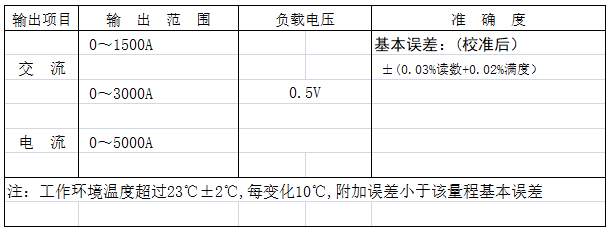

4.4  输出电流的范围及准确度（23℃±2℃ ，输出值大于10%量程）

4.5  供电电源： 三相电源 3*380V，频率50Hz

4.6  工作环境： 工作环境的温度5℃～30℃，相对湿度<80%

4.7  工作时间： 连续

4.8  外形尺寸：1600×600×600mm3

4.9  重量：约 300 kg

五、 使用方法：

5.1  仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电源为三相电源，电源插座上地线应良好接地。

5.2  开机前将外控调节器连接至仪器前面板外控调节插座。

5.3  接通电源开关，LCD显示器应亮，正常时，输出指示灯亮。

5.4  预热5分钟（长期不用或湿度较大时，预热时间应长一些）， 按下启动按键，然后根据被测设备的性能和量程，选择仪器上相应的量程。

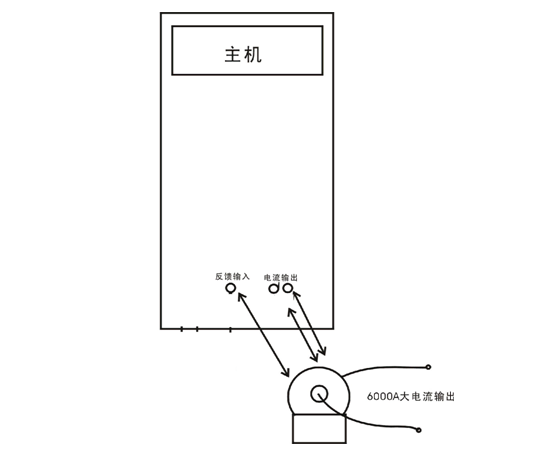

5.5  选择好合适量程后，连接主机与升流器，主机电流输出端连接至升流器电流输入端，主机反馈输入端连接至升流器反馈

输出端，然后将大电流导线穿过升流器孔心，导线两端短接以构成回路。

5.6  输出电流调节采用按键调节。五只为上升键,五只为下降键,分别为满量程的10%、1%、0.1%、0.01%、0.001%。

上升键具有下述功能：每按一次， 输出上升相应键的调节量，点按 n次，则上升n倍相应键的调节量。

下降键的功能和上升键相似，只是调节方向相反。

0按键为回零键，按下此键输出值回零。

按下100%按键，则输出值立刻上升到M所显示数值。

采用键盘调节时，每次测量完毕应按0按键，等输出回零，再作下一次测量。

5.7  本仪器为恒流源，仪器面板上的电流电平显示电流带负载状态，指示灯全部亮时，带负载能力达最大。

当出现“超载”灯亮，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

当显示屏上出现ERR时，说明操作不当。

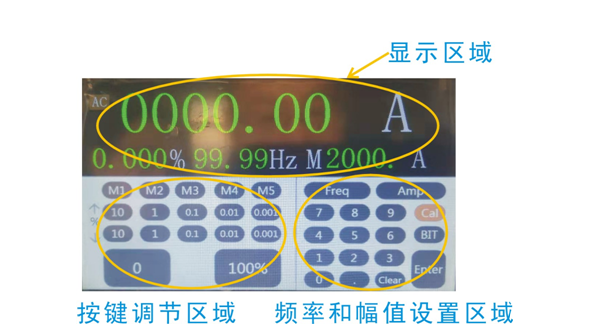

触摸屏使用说明：

1.显示区域：上面数字为实际输出值，下面左边数字为当前满度的百分比数值，下面右边数字为当前频率和满度值。

2.按键调节区域：上面两排按键按当前满度值百分比调节输出量幅值。按上升键幅值上升相应步进量，按下降键则幅值下降相应步进量。

0键为输出回零键；按100%键，则一键升到M所显示数值。

3.任意满度值和频率设置区域：按0键回零，点击Amp键，填写任意所需数值（不得大于当前量程值和小于该量程的20%）进入光标所示区域，如需更改按clear键重新输入，数字填写完毕，按enter键确认，显示区域M显示所输数值。

注意：输入任意值后如忘记按enter键，则M处数字后光标一直在闪烁，如此时通过按键调节输出值大小，仪器默认输出上次所设置的任意值。

默认频率50Hz。（本电流源仅考核50Hz电流频率，请勿擅自更改频率值。）

注意仪器有输出时勿擅自更改满度值。

六、 注意事项：

6.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。

6.2  电流输出连接导线尽量采用随机所配之连接导线。

6.3  本仪器不宜在相对湿度大于80%的环境中工作；供电电源质量将影响输出稳定度。

6.4  电流输出时注意不要开路，否则会出现“超载”。

七、 维修与调整：

本仪器比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

八、 成套性：

通讯协议

1．9600波特率，8个数据位，一个停止位。

2．上位机读取下位机信息：上位机发送十六进制‘FF’给下位机，下位机发送当前对应数据给上位机。

下位机数据格式：(数据均为hex)

例：仪器当前量程1000A，实际输出值300A,上位机发送‘FF’给下位机，下位机发回数据至上位机,数据内容 55 40 72 C0 00 00 00 00 00 05 05 AA，最后面05 05表示交流 1000A量程，前面16位数字为双精度浮点数300。

3． 确定测试点、计算误差等由上位机自行处理。

4．上位机向下位机写信息（控制输出电流大小）：上位机发送‘FE+双精度浮点数’

例：仪器当前量程1000A，输出值为0，上位机发送FE 40 72 C0 00 00 00 00 00给下位机，则仪器输出电流300A.，上位机发送FE 40 7F 40 00 00 00 00 00给下位机，则仪器输出电流500A.。

注：1.双精度浮点数不应大于所选量程100%，若大于100%量程则无法输出。

2.上位机控制输出时，任意满度值设置区域请勿做任何改动，默认量程即可。
