一、  用途、特点：

XF30GV-5K型直流电压标准源是智能化直流标准电压源。本仪器显示器为LCD触摸屏，采用51/2位动态显示输出实际值，并具有百分比显示。可任意设置被检表满度值，幅值调节采用按键控制输出值大小。具有数字显示、误差直读、量程宽、精度高、稳定性好、使用方便等特点。适用于检定、校验、修理四位半直流数字电压表、各种0.2级、0.5级以下指针式直流电压表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级直流电压表。

二、 主要功能：

2.1  51/2位LED数字显示输出量，按实际值和百分比两种方式同时显示。

2.2  采用键盘控制输出量的增减。键盘控制量分为10%量程、 1%量程、0.1%量程、0.01%量程、0.001%量程。

2.3  外控调节器可以离机控制输出量的增减。

2.4  直流电压输出范围为0～5000V

2.5  输出超载能自动保护，手动复位。

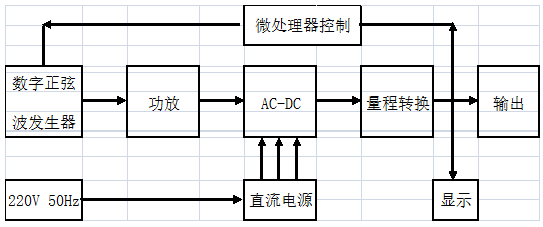

三、 工作原理框图：

四、 技术性能：

4.1  稳定性：   < 满量程的100ppm / 分钟

4.2  纹波系数： <0.2%（额定负载）

4.3  输出电压范围及准确度（20℃±2℃ ，输出值大于10%量程）

4.4  电源功耗：＜ 3000VA

4.5  工作环境：温度15℃～28℃，相对湿度<80%

4.6  工作时间： 连续

4.7  外形尺寸：220×480×480mm3

4.8  重量：约 30kg

五、 使用方法：

5.1  仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10%，频率为50Hz±1Hz。电源插座上地线应良好接地。

5.2  接通电源开关，预热5分钟（长期不用或湿度较大时，预热时间应长一些）， 然后根据被检仪表的性能和量程，选择相应的量程。其中M窗口指示和量程开关指示一致。

5.3  仪器前面板上有四个输出插孔，黑色‘-’ 插孔为公共插孔（负极），使用时需注意，量程选择与插孔选择需一致。

5.4  输出调节采用按键调节。五只为上升键,五只为下降键,分别为满量程的10%、1%、0.1%、0.01%、0.001%。

上升键具有下述功能：每按一次， 输出上升相应键的调节量，点按 n次，则上升n倍相应键的调节量。

下降键的功能和上升键相似，只是调节方向相反。

0按键为回零键，按下此键输出值回零。

按下100%按键，则输出值立刻上升到M所显示数值。

采用键盘调节时，每次测量完毕应按0按键，等输出回零，再作下一次测量。

5.5  仪器面板上的电流电平显示电压带负载状态，指示灯全部亮时，带负载能力达最大。

5.6  电压输出时，注意不要短路。

5.7  当显示出现“Over Laod”，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

六、 注意事项：

6.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或

    被检仪表。

6.2  本仪器最大输出电压达6000V，操作时应注意人身安全。

6.3  输出连接导线要有足够的绝缘强度（10000V）。

6.4   本仪器不宜在相对湿度大于80%的环境中工作；供电电源质量将影响输出稳定度。

6.5  关机前请切断所有输出。

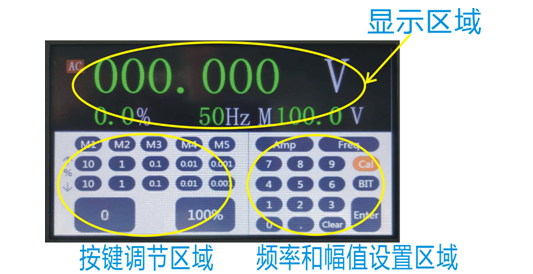

触摸屏使用说明：

1.显示区域：上面数字为实际输出值，下面左边数字为当前满度的百分比数值，下面右边数字为当前频率和满度值。

2.按键调节区域：M1至M5按键无效。

10、1、0.1、0.01、0.001两排按键按当前满度值百分比调节输出量幅值。按上升键幅值上升相应步进量，按下降键则幅值下降相应步进量。

0键为输出回零键；按100%键，则一键升到M所显示数值。

3.频率和电压幅值设置区域：按0键回零，点击Amp键，M处光标闪烁，填写任意所需数值（任意值范围为该量程的20%～100%），数字填写完毕，按enter键确认，光标不再闪烁，M处显示所设之任意值。如填写有误，可按clear键或Amp键后重新输入。

注意：输入任意值后如忘记按enter键，则M处数字后光标一直在闪烁，如此时通过按键调节输出值大小，仪器默认输出上次所设置的任意值。

任意值设置完毕，通过按键调节区域调节输出幅值大小。

注意仪器有输出时勿擅自更改满度值。

Freq按键在直流输出时无效。

BIT键：无效。

Cal键：校准键，出厂已校准，用户不得使用。

七、 维修与调整：

7.1  仪器正常状态检查：在仪器复位后，直流档的显示应为“0”。

7.2  维修：本仪器比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

八、 成套性：

XF30GV通讯协议

1．9600波特率，8个数据位，一个停止位。

2．上位机读取下位机信息：上位机发送十六进制‘FF’给下位机，下位机发送当前对应数据给上位机。

下位机数据格式：(数据均为hex)

代码含义

例：仪器当前量程500V，实际输出值300V,上位机发送‘FF’给下位机，下位机发回数据至上位机,数据内容 55 40 72 C0 00 00 00 00 00 05 06 AA，最后面05 06表示直流 500V量程，前面16位数字为双精度浮点数300。

3． 确定测试点、计算误差等由上位机自行处理。

4．上位机向下位机写信息（控制输出电压大小）：上位机发送‘FE+双精度浮点数’

例：仪器当前量程500V，输出值为0，上位机发送FE 40 72 C0 00 00 00 00 00给下位机，则仪器输出电流300V.，上位机发送FE 40 7F 40 00 00 00 00 00给下位机，则仪器输出电流500V.。

注：上位机控制输出时，双精度浮点数不应大于当前所选量程值的，若大于量程值则无法输出。
