一、  用途、特点：

XF30GV100K型直流高压源是智能化高电压稳定源。具有数字显示、误差直读、稳定性好、使用方便等特点。

二、 主要功能：

2.1   5 1/2位LCD数字显示输出量

2.2  采用键盘控制输出量的增减。

2.3  外控调节器可以离机控制输出量的增减。

2.4  直流电压输出范围：0～100kV

2.5  输出超载能自动保护，手动复位。

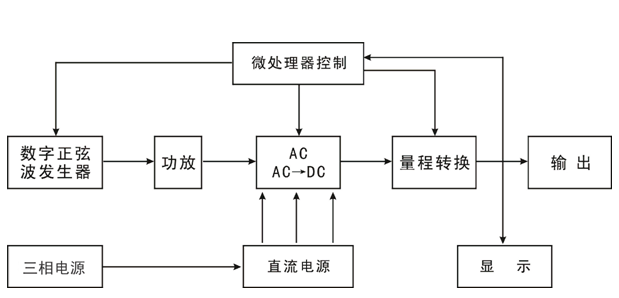

三、 工作原理框图：

四、 技术性能：

4.1  直流稳定性： < 满量程的0.01% /分钟

4.2  直流纹波系数：< 0.1%（有效值）

4.3  输出频率准确度：< 0.1%

4.4  工作环境： 工作环境的温度5℃～30℃，相对湿度<60%

4.5  工作时间： 连续

4.6  外形尺寸：1600×600×600mm3   （主机）

4.7  接口：RS232（提供通讯协议）

五、 使用方法：

5.1  仪器应置于通风良好，无日光直射、干燥、清洁的场所。本标准源的供电电源为三相电源，地线应良好接地。

5.2  开机前将外控调节器连接至仪器前面板外控调节插座。

5.3  接通电源开关，LCD应亮。正常时，输出为0。

5.4  预热5分钟（长期不用或湿度较大时，预热时间应长一些）， 然后根据被测设备的性能和量程，选择仪器上相应的量程。

注意：高电压发生器应置于标准高压室中。

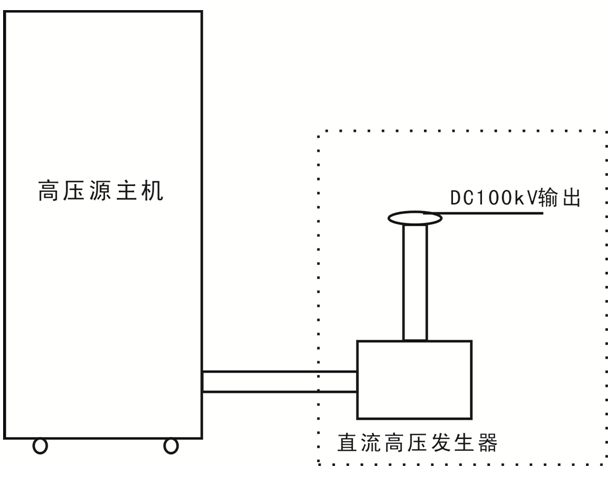

直流电压输出：连接主机与直流高压发生器器，100kV电压由高压发生器上端输出。

注：标准高压分压器由客户自备。

5.5 电压输出时，注意不要短路。

5.6  当显示出现“Over Laod”，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

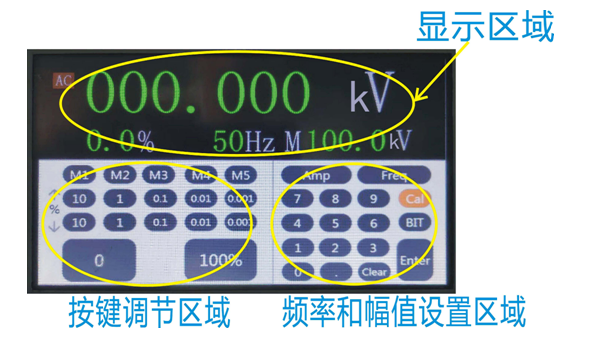

六、触摸屏使用说明：

1.显示区域：上面数字为实际输出值，下面左边数字为当前满度的百分比数值，下面右边数字为当前频率和满度值。

2.按键调节区域：M1至M5按键无效。

10、1、0.1、0.01、0.001两排按键按当前满度值百分比调节输出量幅值。按上升键幅值上升相应步进量，按下降键则幅值下降相应步进量。

0键为输出回零键；按100%键，则一键升到M所显示数值。

3.频率和电压幅值设置区域：按0键回零，点击Amp键，M处光标闪烁，填写任意所需值（任意值范围为该量程的20%～100%），数字填写完毕，按enter键确认，光标不再闪烁，M处显示所设之任意值。如填写有误，可按clear键或Amp键后重新输入。

注意：输入任意值后如忘记按enter键，则M处数字后光标一直在闪烁，如此时通过按键调节输出值大小，仪器默认输出上次所设置的任意值。

任意值设置完毕，通过按键调节区域调节输出幅值大小。

注意仪器有输出时勿擅自更改满度值。

Freq按键在直流输出时无效。

BIT键：无效。

Cal键：校准键，出厂已校准，用户不得使用。

七、 注意事项：

7.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。

7.2  本仪器不宜在相对湿度大于60%的环境中工作；供电电源质量将影响输出稳定度。

7.3  电压输出时注意不要短路，否则有可能导致设备损坏。

八、 维修与调整：

本仪器比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

九、 成套性：
