一、  用途、特点：

XF30QL型交直流（钳形）电流校准仪是智能化交直流电流标准源。本仪器交直流均为线性电源输出，具有直流纹波小，交流失真度低的特点，所有量程电流输出均为单匝输出方式，保证测量准确度。

本仪器LCD同时显示输出实际值、百分比和被检表满度值。可设置被检表满度值，并可根据被检表的刻度选择相应的步进量。幅值调节可选择按键控制或电位器控制。具有数字显示、误差直读、精度高、稳定性好、使用方便等特点。

二、 主要功能：

2.1   5 1/2位LED数字显示输出量，按实际值和百分比两种方式同时显示。

2.2  采用键盘控制输出量的增减。

2.3  外控调节器可以离机控制输出量的增减。

2.4  交直流电流输出范围为0～2000A

2.5  供选择的交流频率为： 50Hz、60Hz、400Hz、(1kHz)

2.6  输出超载能自动保护，手动复位。

三、 工作原理框图：

四、 技术性能：

4.1  稳定性： < 满量程的0.01% /3分钟

4.21  交流失真度：  < 0.5%

4.22  直流纹波系数：< 0.1%（有效值）

4.3  输出频率准确度：50Hz、60Hz、400Hz、(1kHz) < 0.1%

4.4  输出电流档位：

交流0～100A、0～200A、0～500A、0～1000A、0～2000A

0～2000A  （50Hz、60Hz）、0～500A  （400Hz）

直流0～100A、0～200A、0～500A、0～1000A、0～2000A

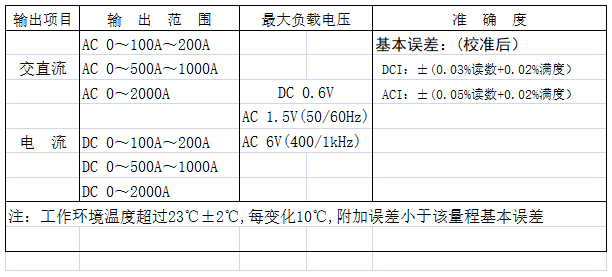

4.5  输出电流范围及准确度（23℃±2℃ ，输出值大于10%量程）

4.6  供电电源： 三相四线、9000VA

4.7  工作环境： 工作环境的温度5℃～30℃，相对湿度<80%

4.8  工作时间： 连续

4.9  外形尺寸：1600×600×600mm3   （主机）

4.10 接口：RS232

五、 使用方法：

5.1  仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电源为三相电源，地线应良好接地。

5.2  开机前将外控调节器连接至仪器前面板外控调节插座。

5.3  接通电源开关，显示屏应亮。正常时，输出指示为0。

5.4  预热5分钟（长期不用或湿度较大时，预热时间应长一些）， 然后根据被测设备的性能和量程，选择仪器上相应的量程、满度和N值。

5.5  交流输出：连接主机与升流器，主机电流输出端连接至升流器电流输入端，主机反馈输入端连接至升流器反馈输出端 然后将大电流导线穿过升流器孔心，导线两端连接至被测设备构成回路，按下前面板上启动按钮，通过外控调节器调节输出电流大小。

直流输出：直接从下面板输出端子引出。（注意接触良好，2000A输出时接触电压小于5mV）

5.6  当出现“超载”灯亮，显示“Over I”，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

当显示出现E－－－－时，表示显示溢出。

六、 测试台使用说明：

本标准源根据用户的实际需要，设计了多功能测试台，测试台中间的两个半圆形测试环，是根据国家钳形表校验规范要求设计，等效直径大于等于1米。测试台边上安装了用于测量各种传感器的测试架，根据传感器的内孔状态选择不同的铜棒或铜排。

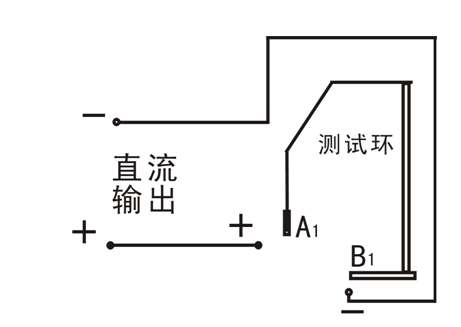

直流电流输出接线示意图：

 测量直流钳形表需将正极与测试环A1接通，负极与测试环B1接通，此时电流构成回路。

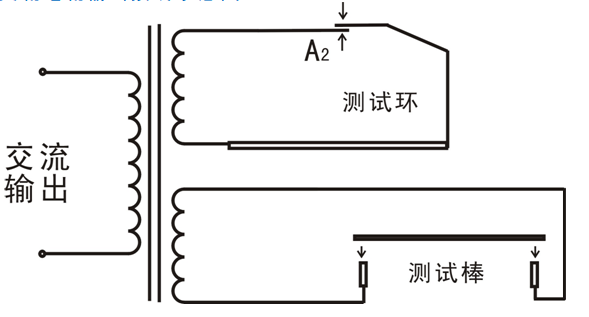

交流电流输出接线示意图：

1.   选择测量交流钳形表，则将A2点接通，并将测试棒断开。

2.   选择测量传感器，将A2点断开，将测试棒接通。

七、 注意事项：

7.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。

7.2  本仪器不宜在相对湿度大于80%的环境中工作；供电电源质量将影响输出稳定度。

7.3  电流输出时注意不要开路，否则会出现“超载”。

八、 维修与调整：

本仪器比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

九、 成套性：
