一、  用途、特点：

XF30VA-3型直流标准功率源是智能化直流电流功率源，具有直流纹波小，准确度高的特点。

显示器为LCD触摸屏，采用5 1/2位动态显示输出实际值，同时显示电压、电流、功率值。可任意设置被检表满度值，幅值调节采用按键控制输出值大小。

二、 主要功能：

2.1   5 ¹/₂位LCD数字显示输出量，按实际值显示输出值。

2.2  采用LCD触摸屏控制输出电流、电压的增减。（无外控调节器）

2.3  电流输出范围为0～1000A

    电压输出范围为0～1500V （三路同时输出）

2.4  输出超载能自动保护，手动复位。

三、 技术性能：

3.1  输出电压技术参数

3.2 输出电流技术参数

3.3  供电电源： 三相电源、5000VA

3.4  工作时间： 连续

3.5  外形尺寸：1600×600×600mm3   （主机）

3.6  通讯接口：RS232（提供通讯协议）

四、 使用方法：

4.1  仪器应置于通风良好，无日光直射、干燥、无污染的场所。本电源的供电电源为三相380V电源，地线应良好接地。

4.2  接通电源开关，LCD显示器应亮，正常时，屏幕输出指示值都为0。

4.3  预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被测设备的性能和量程，选择仪器上相应的量程。

4.4  直流电流输出：直接从下面板输出端子引出。（注意接触良好，1000A输出时接触电压应小于2mV）

直流电压输出：直接从下面板输出端子引出。（注意一共有3路输出）

4.5  本仪电流输出为恒流源，仪器面板上的电流电平显示电流带负载状态，指示灯全部亮时，带负载能力达最大。

4.6  当屏幕出现“OVER I”，说明仪器出现超载，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。当显示屏上出现ERR时，说明操作不当。

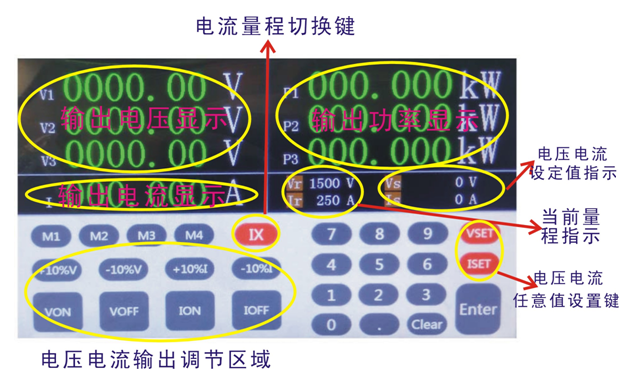

五、触摸屏使用说明：

1. 输出电压调节：首先设置所需电压值，点按VSET键，Vs区域光标闪烁，数字键区域输入所需数值（如输入有误，可按CLEAR键修改），按ENTER键确认， 点按VON键，电压输出上升到设置电压值。点按VOFF键，输出值回零。+10%V键和-10%V键则按照Vs设定值百分比升降电压值。

2. 输出电流调节：首先根据所需电流大小，点按IX电流量程切换键选择合适量程，点按ISET键，设置所需电流值（不得大于当前量程值和小于该量程的1%），Is区域光标闪烁，数字键区域输入所需数值（如输入有误，可按CLEAR键修改），按ENTER键确认， 点按ION键，电压输出上升到设置电压值。点按IOFF键，输出值回零。+10%I键和-10%I键则按照Is设定值百分比升降电流值。

六、 注意事项：

6.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。

6.2  本仪器不宜在相对湿度大于80%或空气中含有腐蚀性气体的环境中工作；供电电源质量将会影响输出稳定度。

6.3  电流输出时注意不要开路，否则会出现“OVER I”。

七、 维修与调整：

本仪器内部结构比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

八、  成套性：

通讯协议

1．9600波特率，8个数据位，一个停止位。

2．上位机读取下位机信息：上位机发送十六进制‘FF’给下位机，下位机发送当前对应数据给上位机。

下位机数据格式：(数据均为hex)

例：仪器当前状态电流输出输出1000A,电压输出600V, 上位机发送‘FF’给下位机，下位机发回数据至上位机,数据内容 55 01 00 04 40 8F 40 00 00 00 00 00 02 00 00 40 82 C0 00 00 00 00 00 02 01 00 40 82 C0 00 00 00 00 00 02 02 00 40 82 C0 00 00 00 00 00 AA.

3． 确定测试点、计算误差等由上位机自行处理。

4．上位机向下位机写信息

（控制输出电流大小）：上位机发送‘FE 00 档位 双精度浮点数 AA’

（控制输出电压大小）：上位机发送‘FE 01 00 双精度浮点数 AA’

其中00表示电流输出，01表示电压输出，电压只有1500V档位，00表示，

电流档位7档，见下表：

例：上位机发送FE 00 01 40 69 00 00 00 00 00 00 AA给下位机，则仪器输出电流200A

上位机发送FE 01 00 40 7F 40 00 00 00 00 00 AA给下位机，则仪器输出电压500V。
