一、  用途、特点：

XF30ZA-2K型直流电流标准源是智能化直流电流源，具有直流纹波小，准确度高的特点。

显示器为LCD触摸屏，采用5 1/2位动态显示输出实际值，并具有百分比显示。可任意设置被检表满度值，幅值调节采用按键控制输出值大小。

二、 主要功能：

2.1   5 ¹/₂位LCD数字显示输出量，按实际值和百分比两种方式同时显示。

2.2  采用按键控制输出电流的增减。键盘控制量分为10%量程、1%量程、0.1%量程、0.01%量程、0.001%量程。

2.3  在面板所示量程范围内，可以任意设置所需量程。

2.4  外控调节器可以离机控制输出量的增减。

2.5  电流输出范围为0～2000A

2.5  输出超载能自动保护，手动复位。

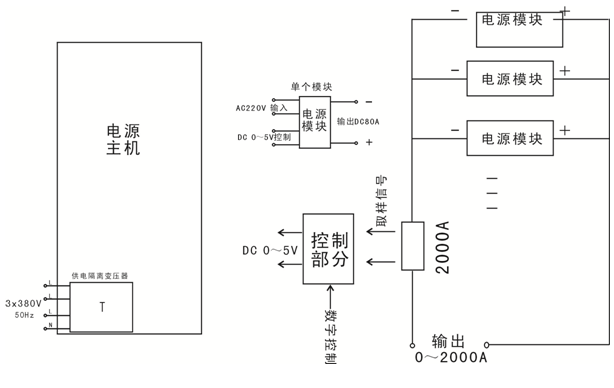

三、 工作原理框图：

四、 技术性能：

4.1  稳定性： < 满量程的0.01% / 分钟

4.2  纹波系数：< 0. 2%（有效值）

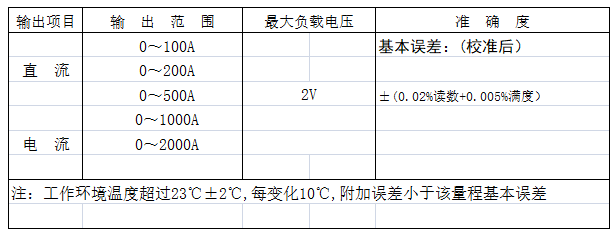

4.3  输出电流范围及准确度（23℃±2℃ ，输出值大于10%量程）

4.5  供电电源： 三相电源380*3、6000VA

4.6  工作环境： 工作环境的温度5℃～30℃，相对湿度<80%

4.7  工作时间： 连续

4.8  外形尺寸：1600×600×600mm3   （主机）

4.9 通讯接口：RS232

五、 使用方法：

5.1  仪器应置于通风良好，无日光直射、干燥、无污染的场所。本电源的供电电源为三相380V电源，地线应良好接地。

5.2  开机前将外控调节器连接至仪器前面板外控调节插座。

5.3  接通电源开关，LCD显示器应亮，正常时，输出值为0。

5.4  预热5分钟（长期不用或湿度较大时，预热时间应长一些）， ，然后根据被测设备的性能和量程，选择仪器上相应的量程。

5.5  直流电流输出：直接从下面板输出端子引出。（注意接触良好，1000A以上输出时接触电压应小于5mV）

5.6  输出电流调节采用外控按键调节。五只为上升键,五只为下降键,分别为满量程的10%、1%、0.1%、0.01%、0.001%。

上升键具有下述功能：每按一次， 输出上升相应键的调节量，点按 n次，则上升n倍相应键的调节量。

下降键的功能和上升键相似，只是调节方向相反。

0按键为回零键，按下此键输出值回零。

按下100%按键，则输出值立刻上升到M所显示数值。

采用键盘调节时，每次测量完毕应按0按键，等输出回零，再作下一次测量。

5.7  本仪器为恒流源，仪器面板上的电流电平显示电流带负载状态，指示灯全部亮时，带负载能力达最大。

当出现“超载”指示，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

当显示屏上出现ERR时，说明操作不当。

六、触摸屏使用说明：

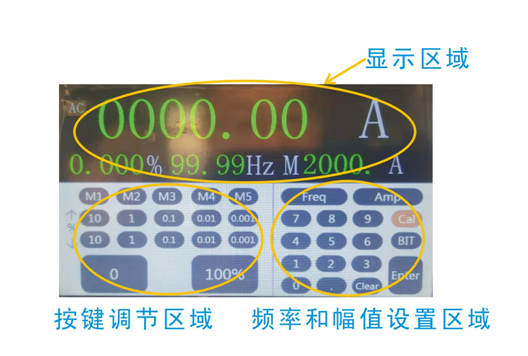

1.显示区域：上面数字为实际输出值，下面左边数字为当前满度的百分比数值，下面右边数字为当前频率和满度值。

2. 按键调节区域：上面两排按键按当前满度值百分比调节输出量幅值。按上升键幅值上升相应步进量，按下降键则幅值下降相应步进量。

0键为输出回零键；按100%键，则一键升到M所显示数值。

3.任意值设置区域：按0键回零，点击Amp键，填写任意所需数值（不得大于当前量程档位值）进入光标所示区域，如需更改按clear键或Amp键重新输入，数字填写完毕，按enter键确认，显示区域M显示所输数值。

Freq键为交流电流输出设置，直流源此键无效。

通过按键调节区域按键调节输出幅值大小。

注意仪器有输出时勿擅自更改满度值。

BIT键：无效。

Cal键：校准键，用户不要使用。

七、 注意事项：

7.1  当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。

7.2  本仪器不宜在相对湿度大于80%或空气中含有腐蚀性气体的环境中工作；供电电源质量将会影响输出稳定度。

7.3  电流输出时注意不要开路，否则会出现“超载”。

八、 维修与调整：

本仪器内部结构比较复杂，如发生故障，请及时与制造厂联系。在保用期内制造厂将免费修复或更换。

九、  成套性：

XF30ZA-2K通讯协议

1．9600波特率，8个数据位，一个停止位。

2．上位机读取下位机信息：上位机发送十六进制‘FF’给下位机，下位机发送当前对应数据给上位机。

下位机数据格式：(数据均为hex)

量程代码

例：仪器当前量程1000A，实际输出值300A,上位机发送‘FF’给下位机，下位机发回数据至上位机,数据内容 55 40 72 C0 00 00 00 00 00 01 04 AA，最后面01 04表示直流 1000A量程，前面16位数字为双精度浮点数300。

 确定测试点、计算误差等由上位机自行处理。

3．上位机向下位机写信息（控制输出电流大小）：上位机发送‘FE+双精度浮点数’

例：仪器当前量程500A，输出值为0，上位机发送FE 40 72 C0 00 00 00 00 00给下位机，则仪器输出电流300A.，上位机发送FE 40 7F 40 00 00 00 00 00给下位机，则仪器输出电流500A.。

注：1.双精度浮点数不应大于所选量程120%，若大于120%量程则无法输出。

2.上位机控制输出时，任意满度值设置区域请勿做任何改动，默认量程即可。
